天井钻机滚刀技术综述与发展

天井钻机是矿山、水电、交通等地下工程建设中的重要设备，广泛应用于天井、溜井、斜井等竖直或倾斜通道的施工。相比传统的钻爆法，具有安全性高、成井质量好、施工速度快、对围岩扰动小等显著优势。

一、天井钻机滚刀的工作原理与分类

1.1工作原理

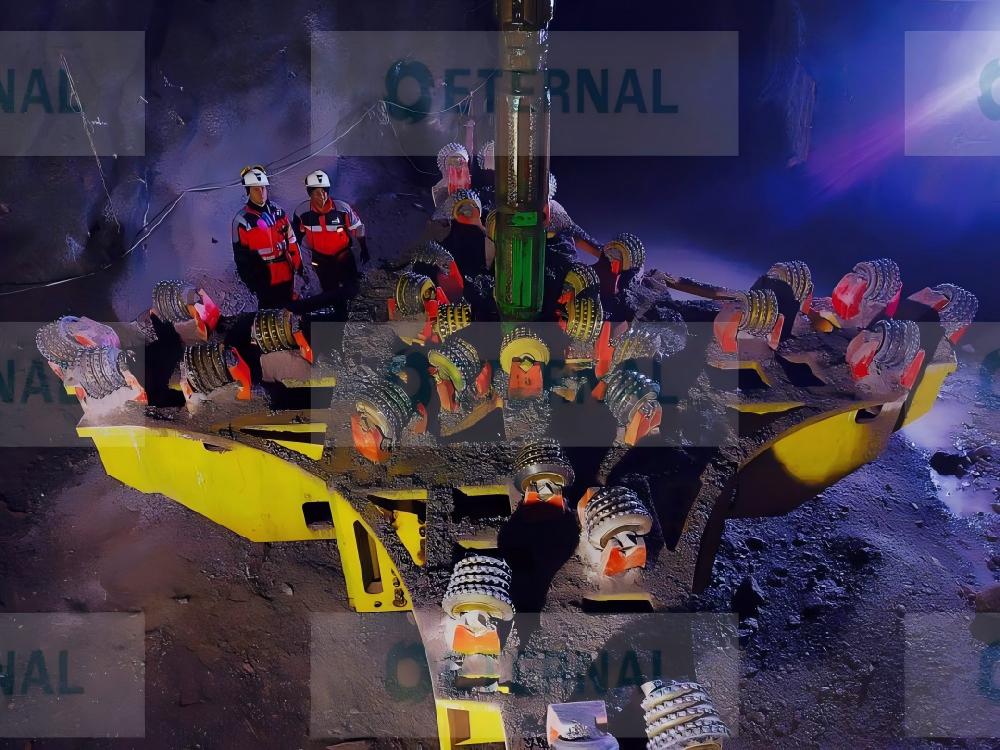

天井钻机扩孔作业时，刀盘在钻机驱动下旋转并施加向上的反提力，安装于刀盘上的滚刀在回转和反提的双重作用下，沿井底岩石工作面作纯滚动或产生微量位移，形成冲击载荷。滚刀刀齿通过冲击、挤压和剪切作用对岩石进行破碎，岩石在接触应力作用下产生裂纹并扩展，最终形成岩屑被排出井外.

1.2 主要类型

根据刀齿材料和结构形式，天井钻机滚刀主要分为以下几类：

（1）镶齿滚刀

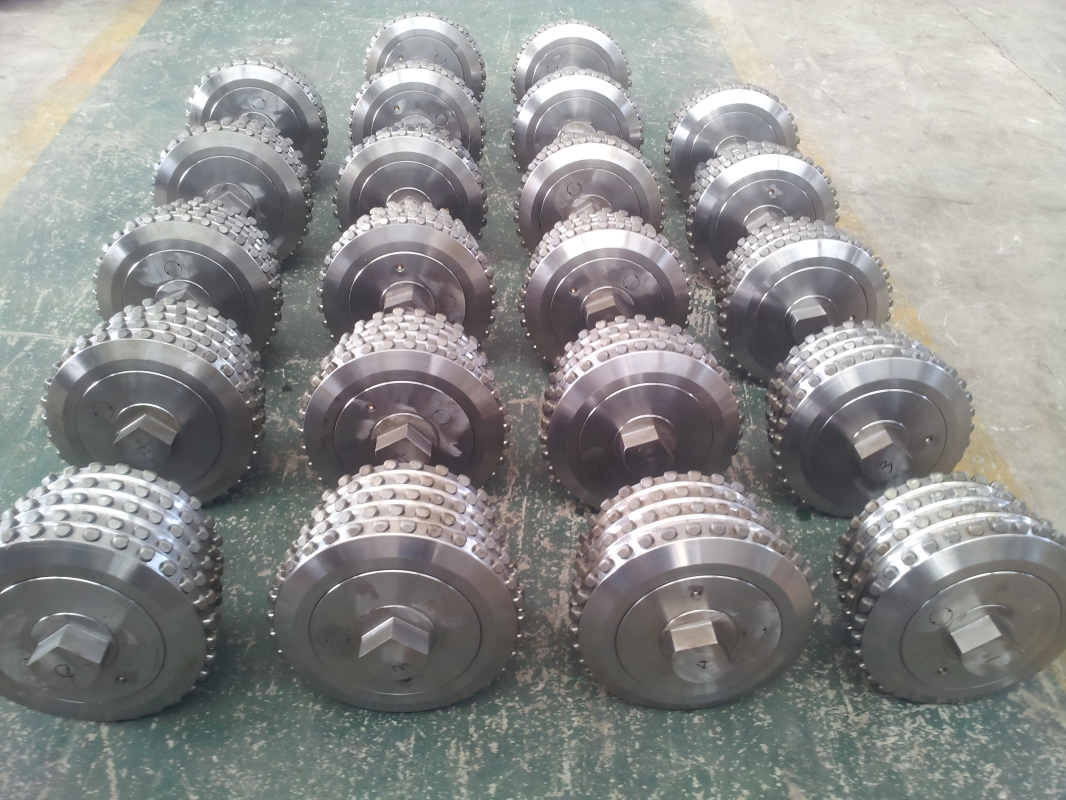

镶齿滚刀是目前应用最广泛的形式，其刀齿采用硬质合金材料，通过过盈配合镶嵌于滚轮体上预加工的齿孔中。硬质合金齿具有高硬度、高耐磨性的特点，能够有效破碎坚硬岩石。根据齿形不同，可分为球形齿、锥形齿、楔形齿和弹道形齿等，分别适用于不同硬度范围的岩层。

（2）钢齿复合滚刀

钢齿复合滚刀是近年来发展的一种新型结构，其保径齿和内排齿与轮体一体成型，采用楔形齿型设计，并在齿背处设置耐磨合金层。这种结构的优势在于：齿牙高度较高且稳定，切削效率高；结构简单，制造成本较低；特别适用于软至中硬岩层的反井施工。

（3）单排齿与多排齿滚刀

根据刀齿排数，滚刀可分为单排齿滚刀和多排齿滚刀。单排齿滚刀结构简单，适用于中硬岩层；多排齿滚刀具有更高的破岩效率和更长的使用寿命，适用于硬岩和极硬岩地层.

二、滚刀有哪些关键技术？

2.1 安装定位技术

键销组合定位结构是近年发展的重要技术解决方案。该结构采用若干组定位键和定位销组合实现滚刀座与刀盘刀架的定位连接：定位键和定位销的上端与滚刀座过渡连接，下端与刀盘刀架过盈连接，形成阶梯式定位。

这种设计具有以下优势：一是定位可靠，能够有效防止扩孔作业中滚刀座在回转力矩作用下发生摆动和旋转；二是通过定位键和定位销承受剪切负载，保护紧固螺栓不受剪切破坏；三是在定位键和定位销中间开设螺纹孔，便于拆卸更换，提高了滚刀座的互换性。

2.2 轴承与密封技术

轴承系统方面，高端滚刀通常采用专用芯包轴承或组合轴承（如圆锥滚子轴承与推力轴承的组合），以同时承受径向和轴向载荷。

密封技术是决定滚刀寿命的关键因素之一。目前硬岩深井破岩高效滚刀采用了预应力自补偿复合金属旋转密封技术。该技术通过研究密封预应力的施加方式和量化特征，优化密封应力的几何分布和响应特性，实现密封机能的自适应性，从而显著延长密封寿命，确保成井施工的连续性。

润滑系统方面，将注油孔集成于塞销上，塞销装入滚轮体的塞销孔中，有效避免了传统设于芯轴上时轴承内腔油脂堆积做无用功的现象，提升了轴承内部的油脂润滑效果。

更进一步的创新是储油补偿平衡系统。该技术利用滚刀工作时的振动使轴承组件内部产生抽吸作用，同时泥浆压力作用于储油囊，使储油囊内的润滑油不断通过导油通道进入容纳槽润滑轴承组件。这一设计能够平衡滚刀工作时容纳槽内外的压力差，使密封组件在较小的内外压差下正常工作，防止钻井液进入和润滑液漏失，并可储存足够的润滑脂向容纳槽内不断补充。

2.3 齿形设计与切削结构

齿形设计直接影响破岩效率和滚刀对不同岩层的适应性。传统滚刀多采用球形齿或锥形齿，近年来楔形齿的应用日益广泛。

楔形齿型具有以下特点：齿牙高度较高，能够产生更大的应力集中效应，有利于岩石裂纹的萌生和扩展；切削效率高；结构简单，便于加工制造。

在齿排布置方面，交错排列设计能够实现井底破碎带的全覆盖，使岩石破碎更均匀细小，有利于排渣。保径齿与内排齿的组合设计则兼顾了井壁保护和高效破岩的双重需求。

三、发展趋势

（1）高效化：通过优化齿形设计、布齿方式和切削结构，不断提高单位能耗下的破岩体积，实现高效破岩。

（2）长寿命化：通过轴承技术、密封技术和润滑系统的持续改进，延长滚刀在井下恶劣工况下的连续工作时间，减少更换频次。

（3）智能化：探索在滚刀中集成传感器，实时监测滚刀的工作状态、温度、振动等参数，为钻进参数优化和故障预警提供数据支持。

（4）定制化：针对不同岩层条件和工程需求，开发系列化、定制化的滚刀产品，实现“量体裁衣”式的精准匹配。

（5）标准化与互换性：优化安装接口的标准化设计，提高不同品牌滚刀的互换性，降低用户备件库存成本。

四、结论

天井钻机滚刀作为反井钻孔的核心破岩工具，其技术水平直接关系到地下工程的施工效率、成本和安全。当前，滚刀技术的发展已从单纯的破岩效率提升，转向包含安装定位、轴承密封、齿形设计、润滑系统等多个技术维度的系统优化。
