锻造支撑辊用于轧机制造钢板、铝板、铝箔、铜板、铜箔等。它们通常由锻钢制成，具有高韧性和纯度，广泛应用于冷轧、热轧和其他类型的轧制操作。

一、产品信息

1.尺寸：OD400*L1000等

2.材料：70Cr3Mo合金钢

3.热处理：淬火和回火

4.表面处理：表面淬火等

5.表面硬度：HRC55-65

6.淬火层深度：25-40mm

7.运输包装：木箱

8.服务：定制

9.保修期：一年

二、应用

三、特点

1.选用高强度锻造材料

2.锻造原料选用电渣重熔锭

3.锻件后长时间退火以消除内应力

4.油淬热处理降低裂纹风险

5.双频淬火，达到高硬度值和深度层

6.硬度范围：HRC55-65

四、70Cr3Mo机械性能

高强度与高硬度相结合：通过“调质+表面淬火”的工艺，可以实现“表面高硬度耐磨，芯部强抗裂”的效果，完美适应轧机支撑辊需要同时承受重载和磨损的工作条件。

淬透性好：作为合金结构钢，其淬透性优于普通碳钢，可以保证大直径工件（如支撑辊）的中心也能获得均匀的微观结构和性能。

优异的抗疲劳性能：在循环载荷下，材料的内应力分布均匀，不易产生疲劳裂纹，延长了零件的使用寿命。

1.强度性能：

抗拉强度Rm≥1000MPa

屈服强度（Rel）≥850 MPa

2.硬度性能：布氏硬度（HBW）220-300 HBW（调质状态）芯部硬度，保证整体韧性；表面淬火后，可达到50-60HRC

3.回弹性能：冲击吸收能量（Akv）≥25J（-20℃）

4.塑料性能：

断裂后伸长率（A）≥8%

断面收缩率（Z）≥15%

五、生产工艺

锻造，粗加工，热处理：回火+淬火+正火，表面处理，终加工

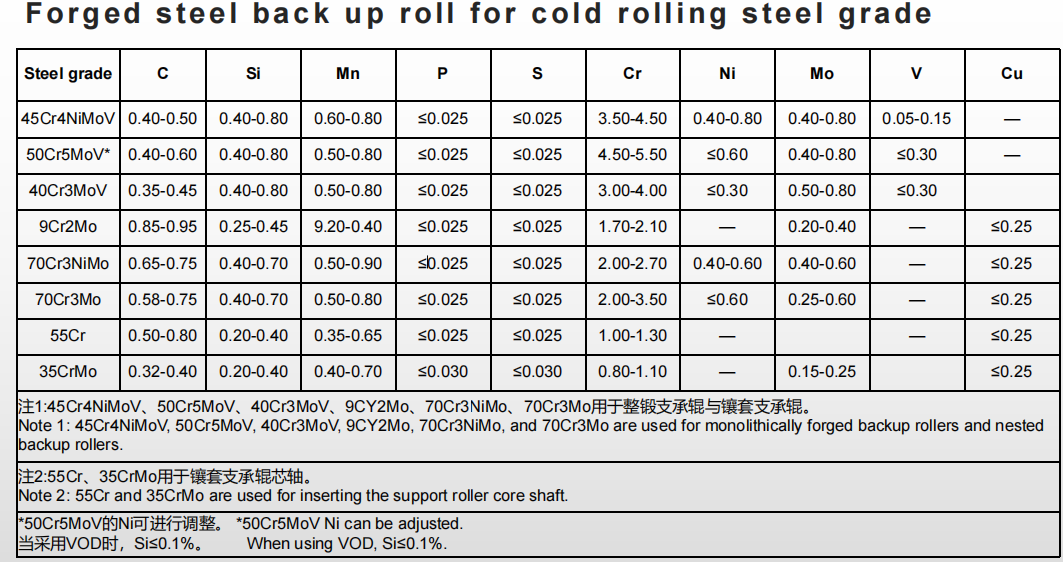

六、钢号
